Popis produktu

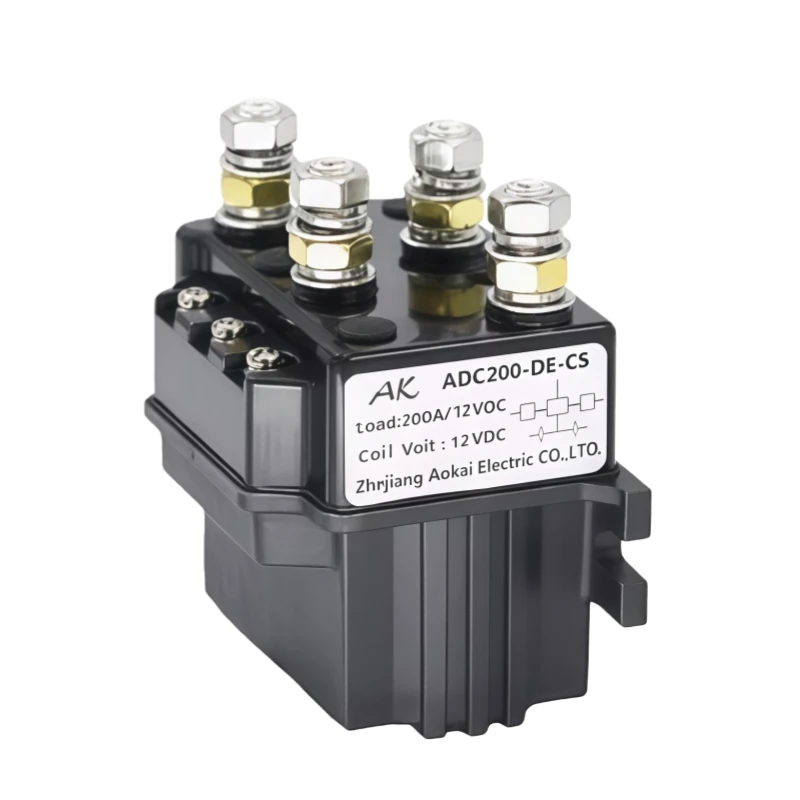

ADC 200 - DE - CS 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 200 A 2NO + 2NC DPDT Skrutkové pripojenie s krátkym časovým posunom
Produkt má dve sady kontaktných spínačov, ktoré sa dajú použiť v automobilovom elektrickom navijaku, telekomunikačných zariadeniach, inžinierskych strojoch, akumulátoroch, elektrických vysokozdvižných vozíkoch, vlakoch, lodiach, neprerušiteľnom napájaní a inom elektrickom riadiacom systéme.
Implikácia modelu:
"ADC" = model produktu
"200" = menovitý prúd
"DE" = prerušovaná pracovná povinnosť
"CS" = skrutkové spojenie
Poznámka: Zákazníci si môžu vybrať rôzne metódy inštalácie a cievky. Pri objednávaní zadajte napätie cievky.
| Značka: AK / AOKAI Názov: Reverzný stykač DC Model: ADC 200 - DE - CS / DC66P Menovité napätie: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V atď. Menovitý prúd: 20 0A Pracovné clo: prerušované |
|
špecifikácie
Cievkové menovité napätie | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V atď. |
Hlavný prúdový menovitý prúd (A) | Prerušovaný 200A |
Kontakt s hlavným obvodom Napätie (zaťaženie: 100 A) | ≤80mV |
Pod (20 ± 5) ° C, chladiaceho napájacieho napätia | ≤70% |
Pod (20 ± 5) ° C, napätie chladenia | ≥5%, ≤40% |
Prijateľný rozsah fluktuácie napätia cievky | ± 20% |
Doba vytiahnutia (pre zatvorenie kontaktov sa nepovolia) | ≤30ms |
Doba vyradenia (kontakty sa nezobrazujú) | ≤20ms |
Maximálny čas odpojenia kontaktov | ≤5ms |
Izolačný odpor | ≥50MΩ |
Dielektrická pevnosť | 50Hz / 60Hz 1000VAC / 1min |
Preťažovací prúd | ≤7Ie, ≤1s |
Spotreba energie cievky (W) | Intermittent≤28.0W |
Elektrický život | Prerušovaných 5 000 krát |
Mechanický život | 300 krát tisíc |
Pracovný režim | striedavý |
Kontaktný formulár | 2 NO a 2 NC |
Kontaktný materiál | AgCdO / AgCuO |
Začať prúd | ≤4A |
Technická norma | GB14048.4-2010 |
POUŽITIE ŽIVOTNÉHO PROSTREDIA
nadmorská výška | ≤2Km | Teplota okolia | -25 ~ + 55 ℃ |
Medzinárodný stupeň ochrany | IP67 | Typ inštalácie | III |
Spôsob inštalácie | akýkoľvek | chvenie | 2,5 g (5 až 50) Hz |
náraz | 50 g, 11 ms (polovičná sínusová vlna) | ||
SCHEMATICKÝ DIAGRAM
SCHÉMA INŠTALÁCIE
