Popis produktu
ADH50- E 8-36 VDC 50A Zaťaženie 12-900VDC Typ úspory energie 1NO Kontakt pre napájací systém vysokého napätia Vysokofrekvenčný stýkač AOKAI
použitie:
Aplikácie stýkačov zahŕňajú napájanie z batérie, generovanie solárnej energie, reguláciu výkonu jednosmerného prúdu, ochranu obvodov a iné elektrické ovládanie elektrických vozidiel, ktoré sa tiež široko používajú v neprerušiteľných zdrojoch napájania a v inom elektronickom riadiacom systéme.
funkcie:
1. Vysoký a vysokonapäťový výkon
Epoxy zapuzdrená miestnosť na kontakty je naplnená inertným plynom, v kombinácii s magnetickým oblúkom, môže odrezať zaťaženie 900VDC.
2. Kompaktná štruktúra a nízky hluk
Výsledkom kontaktov utesnených v miestnosti inertného plynu, aj keď je kontaktná medzera veľmi malá, ale zabezpečuje efektívne a bezpečné rezanie, nízky prevádzkový hluk.
3. Ekonomizátor cievky
1,7 W držte výkon pri 12VDC a obmedzuje EMF na 0V.
4. Malá oblúková medzera
Konštrukcia bez oblúkových medzery, takže objem môže byť veľmi malý.
5. Bezpečnosť
Oblúk je zapečatený v priestore, ktorý zabezpečuje bezpečnosť výrobkov.
| Značka: AK / AOKAI Názov: Vysoká Napäťový stykač DC Kód: ADH50- E Menovité napätie cievky: DC 8-36V Menovité napájacie napätie: DC12-900V Spotreba energie : 2 - 2,3 W Výstup pre vedenie : vnútorný závit M4 Menovitý prúd: 50A Rozmer: 54,7 * 49,2 * 62 (Mm) Hmotnosť: cca 190 g |
|
špecifikácie
Typ kontaktu | 1P (1NO kontakt) | |
Kontakt Odolnosť | ≤0,5 mΩ (50 A) | |
Súvisiace zaťaženie kontaktu (odpor) | 50A 500VDC | |
Max. Spínací prúd | 500A 320VDC (viac ako 1 krát) | |
Menovité napätie | (12-900) VDC | |
Max. Prepínanie napájania | 160kW | |
Odolať napätiu | Medzi kontaktom a cievkou | 4000VAC |
Medzi kontaktmi | 4000VAC | |
Vzduchová medzera | > 8 mm | |
Dĺžka plavby | > 8 mm | |
Mechanický život (časy) | 1 × 106 krát | |
Elektrický život (časy) | 20 000 krát | |
Metódy výstupu cievky | Outlet Wire | |
Metódy zaťaženia výstupu | Vnútorný závit M4 | |
závažia | Energeticky úsporné (E) | O 190 g |
obal | Plastové tesnenie | |
Vonkajší rozmer | Energeticky úsporné (E) | 54,7 × 49,2 × 62 mm |
chvenie | 10Hz ~ 500Hz 10G | |
vlhkosť | 5% ~ 95% RH | |
Rozsah teplôt | -40 ℃ ~ 85 ℃ | |
POUŽITIE ŽIVOTNÉHO PROSTREDIA
| IP stupeň | IP67 |
Prevádzková teplota | -40 ℃ ~ + 85 ℃ |
Ovládajte vlhkosť | 5 ~ 95% RH |
NÁKLADOVÝ KURZ VYPNÚŤ LOAD
SCHÉMA INŠTALÁCIE

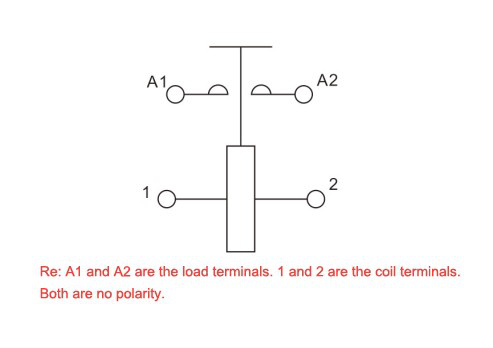

SCHEMATICKÝ DIAGRAM
Aokai Electric je váš najlepší zdroj pre vysoko kvalitné 1no 36v DC neprerušiteľný zdroj napájania relé s CE certifikáciou. Boli sme jeden z najväčších takých výrobcov a dodávateľov v Číne od nášho založenia v roku 2008. Vitajte na kontaktovať našu továreň pre výrobky.
